旋轉壓片機

多沖旋轉壓片機

1-粉藥桶 2-機架 3-工作轉盤 4-刮料器 5-手（盤車）轉

6-出料盤 7-填充調節手輪 8-機座 9-清盤吸風系統 10-上壓輪調節擺桿 11-上壓輪罩

旋轉式壓片機的杠桿式壓力與片厚調節機構

1-上沖直模量調節手輪　　2-上壓輪架

3-吊桿　　4-片厚調節手柄

5-上壓輪　　6-片厚調節機構

7-轉盤　　8-上沖

9-中模　　10-下沖

11-主體臺面　　12-下壓輪

13-固定支架　　14-超壓開關

15-放氣閥　　16-壓力油缸　　17-下壓輪架

旋轉壓片機的傳動示意圖

1-填充軌      2-機架體       3-升降桿         4-刻度調節盤      5-彈簧          6-軸

7-擋圈        8-指針         9-蝸桿軸         10-蝸輪罩        11-蝸桿        12-蝸輪　　13-下沖

上壓輪壓力調節機構

1-搖臂 2-軸承 3-上壓輪 4-鍵 5-壓輪軸(偏心軸) 6-壓輪架 7-罩殼 8-壓縮彈簧9-罩殼 10-彈簧座 11-軸承座 12-調節螺簧 14-微動開關。

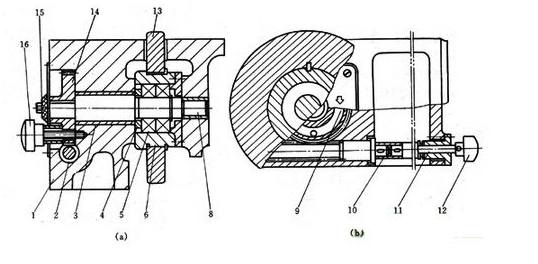

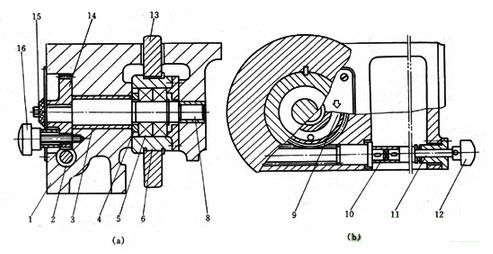

下壓輪壓力調節機構：

1-機體 2-蝸桿軸 3-軸套 4-軸承墊圈 5-軸承 6-壓輪芯 8-下壓輪軸(偏心軸) 9-厚度調節標牌10-聯軸節 11-接桿 12-梅花把手 13-下壓輪 14-蝸輪 15-指示盤 16-緊定螺釘

旋轉式壓片機介紹：

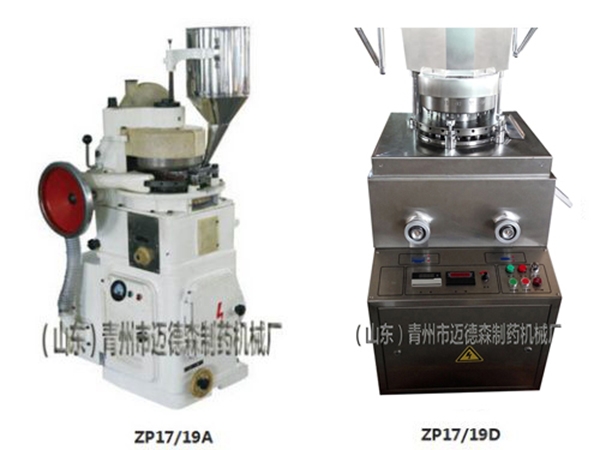

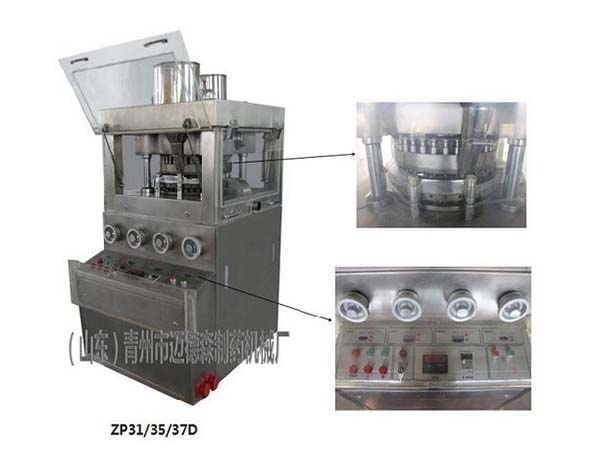

   ZP5A、ZP7A、ZP9A主要用于將顆粒狀物料自動連續壓制成直徑不大于13mm的圓形，異形和帶有文字、符號、圖形片狀物。壓制片狀物料為含粉量不超過10%的顆粒。本機不適用于半固體，潮濕顆粒、低熔點易吸濕原料和無顆粒的粉末壓片。ZP17A、ZP19A、ZP33A用于壓制圓片。壓片時轉盤速度、物料充填深度，壓片厚度均可調節。機上的機械緩沖裝置可避免過載而引起的機件損壞。機體一側配有吸粉箱通過吸咀可吸取機器運轉時產生的粉塵，避免粘結堵塞，并可回收原料重新使用。ZP17A、ZP19A可壓制各種幾何形狀的異形片。ZP33結構為雙壓式，有兩種加料裝置和兩套壓輪。轉盤上可裝33付沖模旋轉一周即可壓制66片。ZP17D、ZP17A、ZP29、ZP31可壓制普通圓片和各種異形片，外圍罩殼為全封閉式，材料采用不銹鋼，能防止交叉污染符合GMP標準，裝有透明玻璃的明窗，能清楚觀察壓片的狀態，易于內部清理和保養。

旋轉式壓片機的技術參數：
